为什么PQ曲线是散热风扇选型的核心工具？

在电子设备散热系统设计中，选择合适的散热风扇至关重要。许多工程师在选型过程中常面临一个难题：如何平衡风量、风压、噪音和功耗？这正是PQ风量风压曲线图发挥作用的地方。本文将深入解析PQ曲线的奥秘，提供一套完整的实用选型方法，帮助您避免常见的选型误区，确保散热系统高效稳定运行。

一、什么是PQ曲线？理解风量与风压的动态关系

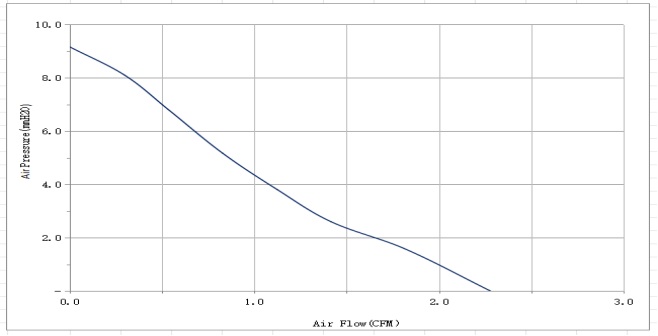

1.1 PQ曲线的基本定义

PQ曲线是描述风扇性能的核心图表，其中：

P轴（横轴）：代表风量（Airflow），单位通常是CFM（立方英尺/分钟）或m³/h（立方米/小时）

Q轴（纵轴）：代表静压（Static Pressure），单位通常是mmH₂O或Pa

1.2 曲线的物理意义

每条PQ曲线展示了特定风扇在给定转速下，风量与静压之间的反比关系：

零静压点：风扇在完全无阻力的理想状态下的[敏感词]风量

关闭压力点：风扇出口完全封闭时能产生的[敏感词]静压

工作区间：介于两者之间的实际工作状态

1.3 不同类型风扇的曲线特征

轴流风扇：曲线较陡峭，适合低静压、高风量应用

离心风扇：曲线较平缓，适合高静压、中等风量应用

混流风扇：介于两者之间，平衡性能

二、实战步骤：五步法利用PQ曲线精准选型

步骤1：确定系统阻抗曲线

系统阻抗是风流经散热器、滤网、通风孔等组件时遇到的阻力总和：

1. 计算或测量系统阻力

低密度散热片：阻力较小

 高密度鳍片或长风道：阻力较大

使用专业软件模拟或实际测量不同风量下的压降

2. 绘制系统阻抗曲线

在PQ图上标出多个风量-阻力点并连接成曲线

 阻力与风量的平方成正比：ΔP ∝ Q²

步骤2：寻找工作点

工作点定义：风扇PQ曲线与系统阻抗曲线的交点

工作点意义：此点对应的风量和静压就是风扇在该系统中的实际性能

步骤3：评估工作点适宜性

理想工作点应满足：

位置：位于风扇曲线中段偏右（高效区）

余量：留有10-15%的性能余量应对灰尘堆积和老化

噪音：检查该工作点对应的噪音水平是否可接受

步骤4：多风扇配置考虑

当单个风扇无法满足需求时：

并联配置：相同风压下，风量加倍（注意相互干扰）

串联配置：相同风量下，静压加倍

在PQ图上，需绘制并联/串联后的合成曲线

步骤5：环境因素校正

实际应用中需考虑：

海拔高度：高海拔空气稀薄，实际风量会降低

温度影响：高温环境降低空气密度，影响散热效率

寿命衰减：风扇性能随使用时间下降，需预留余量

三、实际案例：服务器CPU散热风扇选型

场景描述

散热器阻抗：在15CFM风量时阻力为3mmH₂O，遵循ΔP=0.013Q²关系

散热需求：至少需要20CFM风量才能控制CPU温度

空间限制：只能安装120mm×120mm×25mm规格风扇

选型过程

1. 绘制系统阻抗曲线：根据ΔP=0.013Q²公式计算多个点并绘制

2. 筛选候选风扇：收集三家供应商的120mm风扇PQ曲线

3. 寻找工作点：

   - 风扇A：工作点22CFM/3.8mmH₂O（满足需求）

   - 风扇B：工作点19CFM/3.2mmH₂O（不达标）

   - 风扇C：工作点25CFM/4.5mmH₂O（性能过剩，噪音较大）

4. 综合评估：选择风扇A，工作点位于其高效区，噪音值可接受。

 四、常见选型误区及避免方法

误区1：只看[敏感词]风量值

错误做法：仅根据风扇[敏感词]风量（零静压点）选型

正确做法：必须在系统阻抗曲线下的工作点评估实际风量

误区2：忽视噪音因素

问题：工作点可能位于风扇高噪音区域

解决方案：同时查看风扇的噪音-风量曲线，寻找安静高效的工作点

误区3：忽略系统变化

问题：灰尘堆积、滤网堵塞会增加系统阻抗

预防措施：选型时预留性能余量，或选择具有PWM调速功能的风扇

误区4：错误并联/串联

注意：并联风扇的风量增加并非简单加倍，需考虑相互干扰

建议：参考厂商提供的多风扇配置指南，必要时实测验证

五、高级技巧：优化选型策略

5.1 利用PWM调速功能

现代PWM风扇可在PQ图上提供：

多条曲线族：不同转速下的性能曲线

动态调节：根据温度实时调整工作点

节能降噪：在低负载时降低转速，减少噪音和功耗

5.2 考虑风扇尺寸与转速的平衡

大尺寸低转速：相同风量下，噪音更低，寿命更长

小尺寸高转速：节省空间，但噪音和磨损增加

黄金比例：在空间允许下，优先选择大尺寸低转速方案

5.3 系统级优化思维

降低系统阻抗：优化风道设计比更换更强风扇更有效

阻抗分布分析：识别系统中阻力[敏感词]的部分并优先优化

热仿真辅助：使用CFD软件模拟整个散热系统，精准预测性能

六、实用工具与资源推荐

6.1 专业选型软件

各大风扇厂商提供的在线选型工具

CFD仿真软件（如FloTHERM、Icepak）

系统阻抗计算工具

6.2 关键测试设备

风洞测试仪：测量风扇PQ曲线

噪音测试仪：评估声学性能

系统阻抗测试装置

掌握PQ曲线，提升散热设计成功率

PQ风量风压曲线图是散热风扇选型中不可或缺的科学工具。通过正确绘制系统阻抗曲线、精准定位工作点、综合考虑噪音和寿命因素，可以：避免性能不足或过度设计的浪费；优化系统能效和噪音表现；提高散热系统的可靠性和稳定性；缩短开发周期，降低试错成本。
